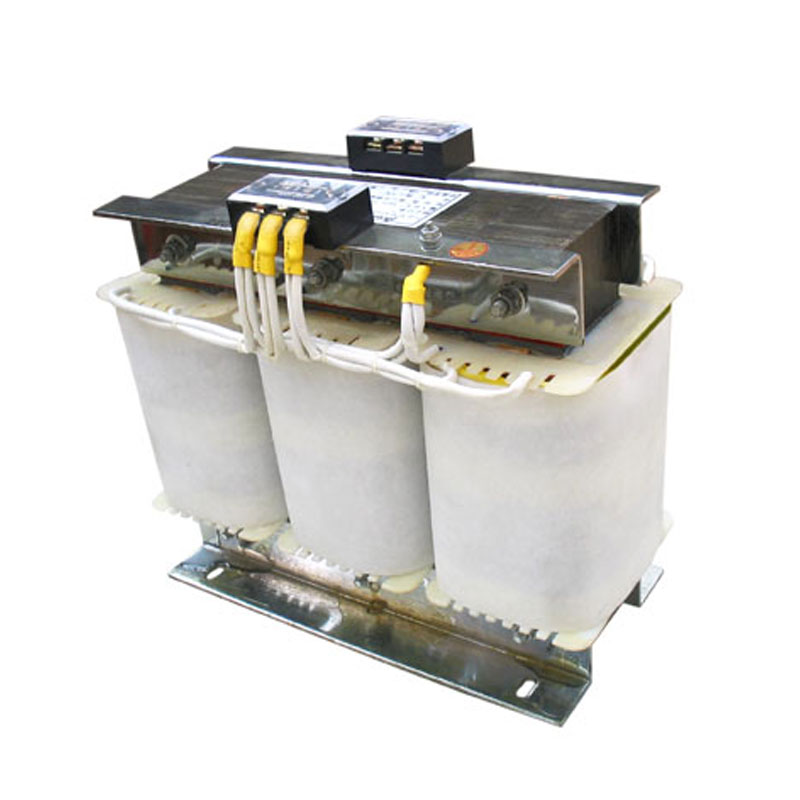

SG三相隔離變壓器
SG三相隔離變壓器
隔離變壓器俗稱安全變壓器，它一般用于隔離市網電的雜質和維護設備等之用。使用隔離變壓器要先了解我國的供電系統，我國的供電系統在供給低壓用戶時，一般采取三相四線制，中性線接地，通俗點，就是到居民家的電線，一根是相線（火線），里另一根是零線，它是和大地同地位，當人體由于觸及熱底板時，就會使電流通過人體，和大地構成回路，造成觸電危害。如果使用隔離變壓器，就會安全些，因為初級和次級是通過磁場交換能量，沒有物理上的硬連接，就算人體觸及帶電的物品，也會因為人體和大地同地位，而使帶電部位的電位為低電位，不會引起觸電危害。比如說人觸電通常都是導體的電通過人體流入大地的過程，而他之所以會流入大地就是因為他的供電設備對大地有電氣關系[即中性點接地]，如果沒有這個電氣關系，那么人是不會觸電。
隔離變壓器不全是1：1變壓器。控制變壓器和動力電源，車床控制變壓器等電源都是隔離變壓器。如為了安全維修設備也常用1：1的離變壓器。
使用隔離變壓器要注意兩點：一、變壓器的次級兩端都不能接地，二、人體不能同時觸及次級兩端，否者，就有觸電的危險。

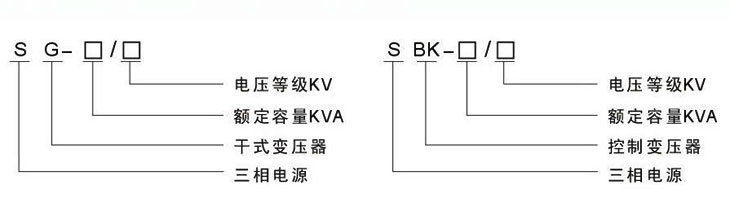

產品型號及含義：
三相干式隔離變壓器型號：
產品型號 | 產品外形尺寸 | 安裝尺寸 | 外殼尺寸（機箱式） | 初級 電壓 (V) | 次級 電壓 （V） | |||||
長 B | 寬 D | 高 E | 長 A | 寬 C | 長 B | 寬 D | 高 E | |||
SG-0.5KVA | 200 | 110 | 140 | 125 | 82 | 260 | 200 | 120 | 380V 或者 按照 客戶 要求 定制 | 220V 或者 按照 客戶 要求 定制 |
SG-1KVA | 250 | 180 | 220 | 160 | 96 | 315 | 200 | 260 | ||
SG-1.5KVA | 260 | 136 | 210 | 170 | 115 | 355 | 290 | 280 | ||
SG-2KVA | 260 | 136 | 210 | 170 | 115 | 355 | 290 | 280 | ||
SG-3KVA | 260 | 146 | 225 | 170 | 125 | 370 | 290 | 300 | ||
SG-5KVA | 300 | 200 | 350 | 200 | 125 | 510 | 400 | 550 | ||
SG-10KVA | 420 | 220 | 460 | 320 | 135 | 560 | 430 | 600 | ||
SG-15KVA | 480 | 220 | 520 | 320 | 150 | 600 | 440 | 620 | ||
SG-20KVA | 620 | 230 | 500 | 320 | 150 | 650 | 440 | 650 | ||
SG-30KVA | 660 | 240 | 530 | 420 | 160 | 870 | 500 | 780 | ||
SG-50KVA | 750 | 350 | 520 | 420 | 180 | 960 | 550 | 810 | ||
SG-80KVA | 800 | 450 | 650 | 420 | 205 | 1000 | 810 | 810 | ||
SG-100KVA | 860 | 450 | 650 | 560 | 220 | 1050 | 810 | 810 | ||
SG-200KVA | 980 | 680 | 850 | 650 | 240 | 1150 | 900 | 1000 | ||
SG-300KVA | 1070 | 780 | 850 | 750 | 260 | 1250 | 1000 | 1200 | ||

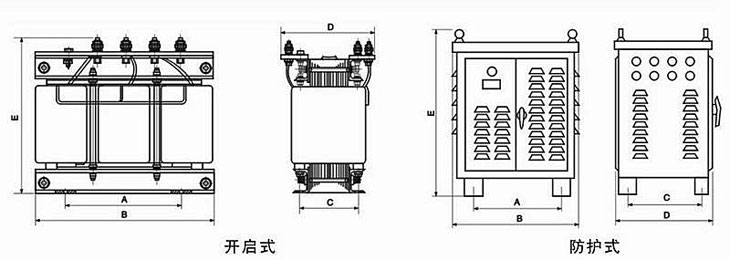

變壓器型外形尺寸圖：
|
